Pilot Pro

产品简介

感谢您选择购买 XPPen Pilot Pro ，愿这款凝聚着设计巧思与技术匠心的设备，为您的剪辑时刻带来高效与愉悦的全新体验。

为了保证本产品能够充分发挥出功能、优势及延长使用寿命，使用前请详细阅读此说明书，使用过程中请注意产品的保养及保护。

基于产品不断改进的需要，产品外观、颜色、配件如有改动，请以实物为准；本公司将保留对产品技术更新及此说明书更改之权利，恕不另行通知，敬请谅解。

注：文中所有图片仅供参考，请以收到的实物为准。

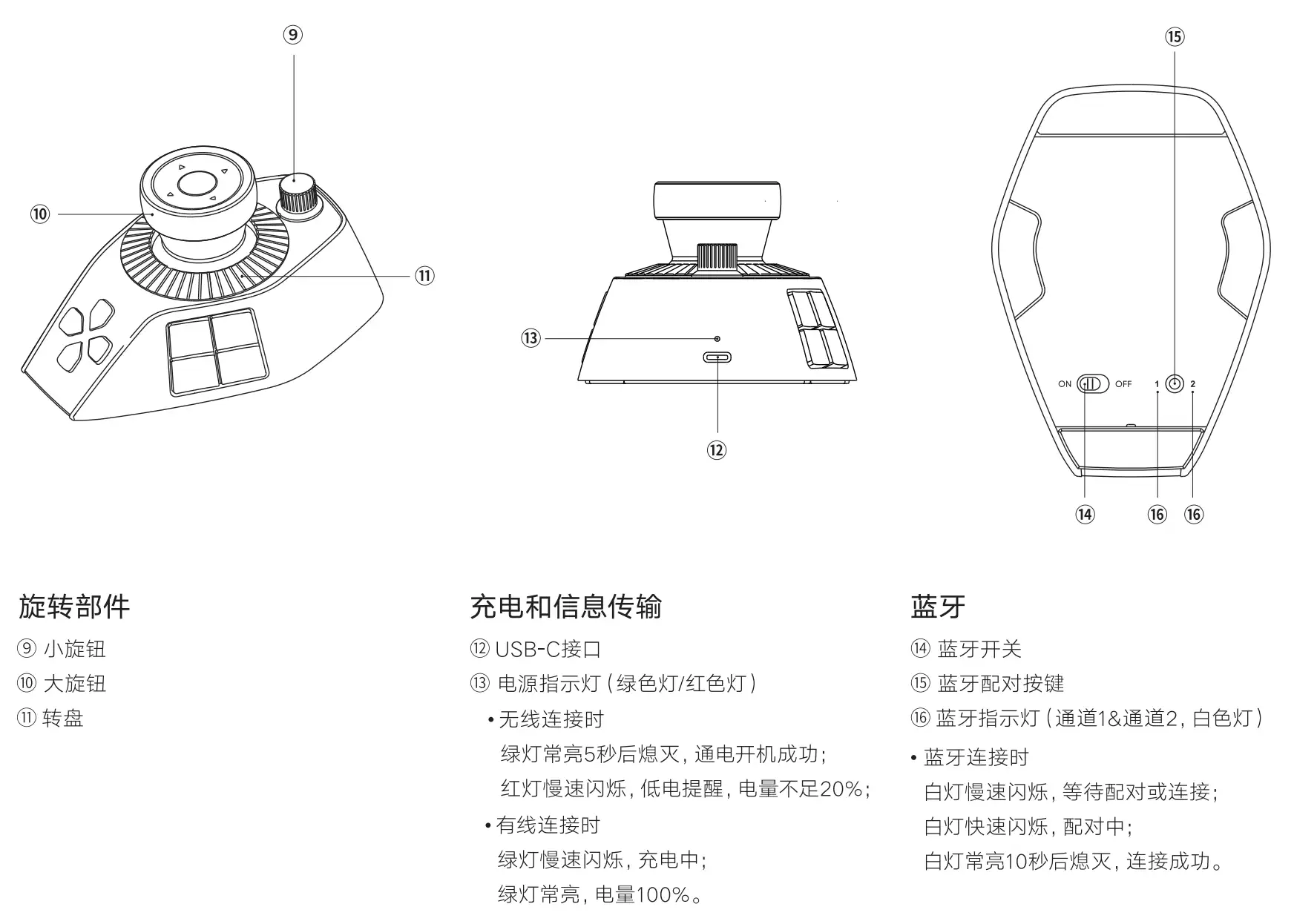

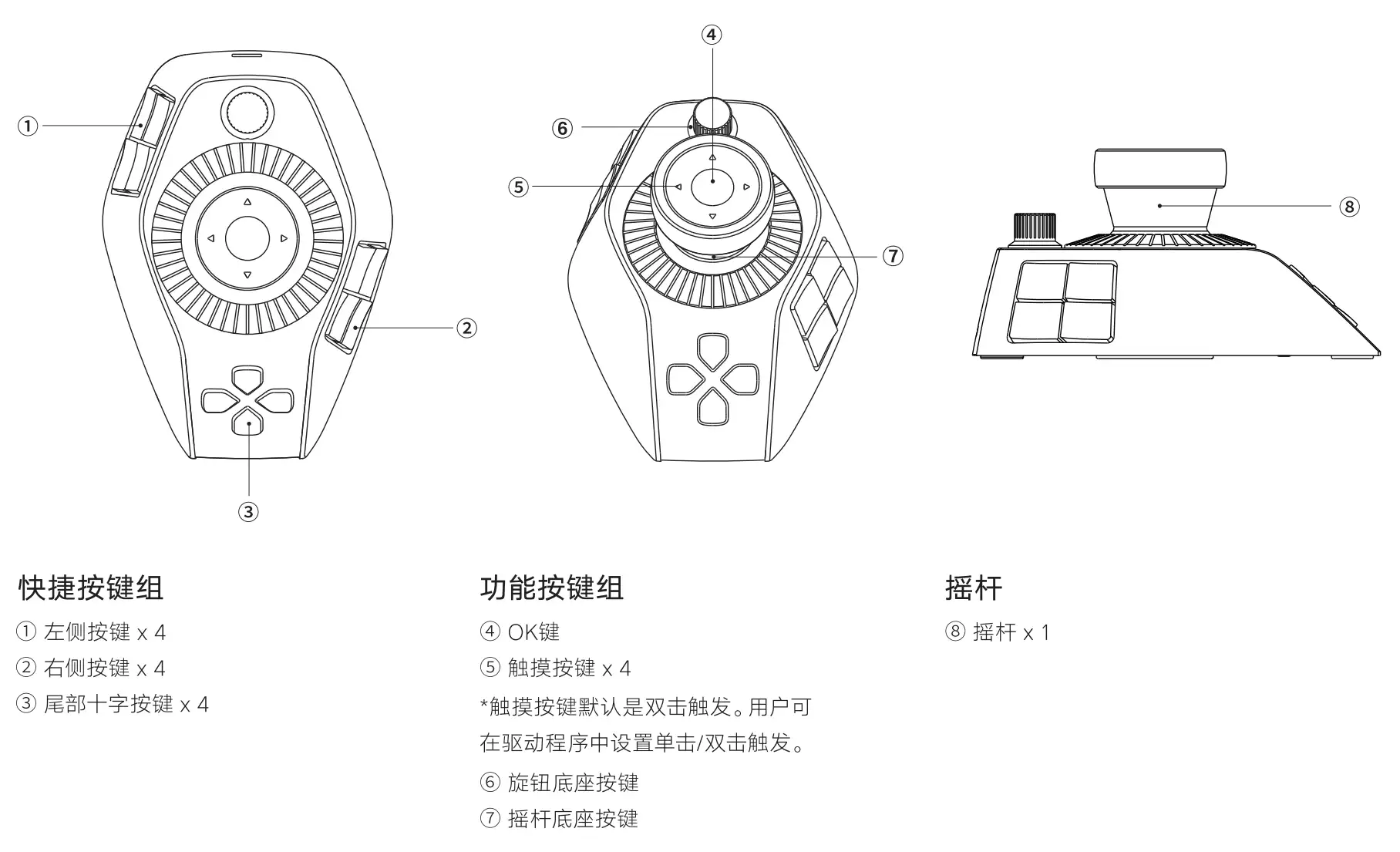

产品概览

*图片仅供参考，请以收到的实物为准。

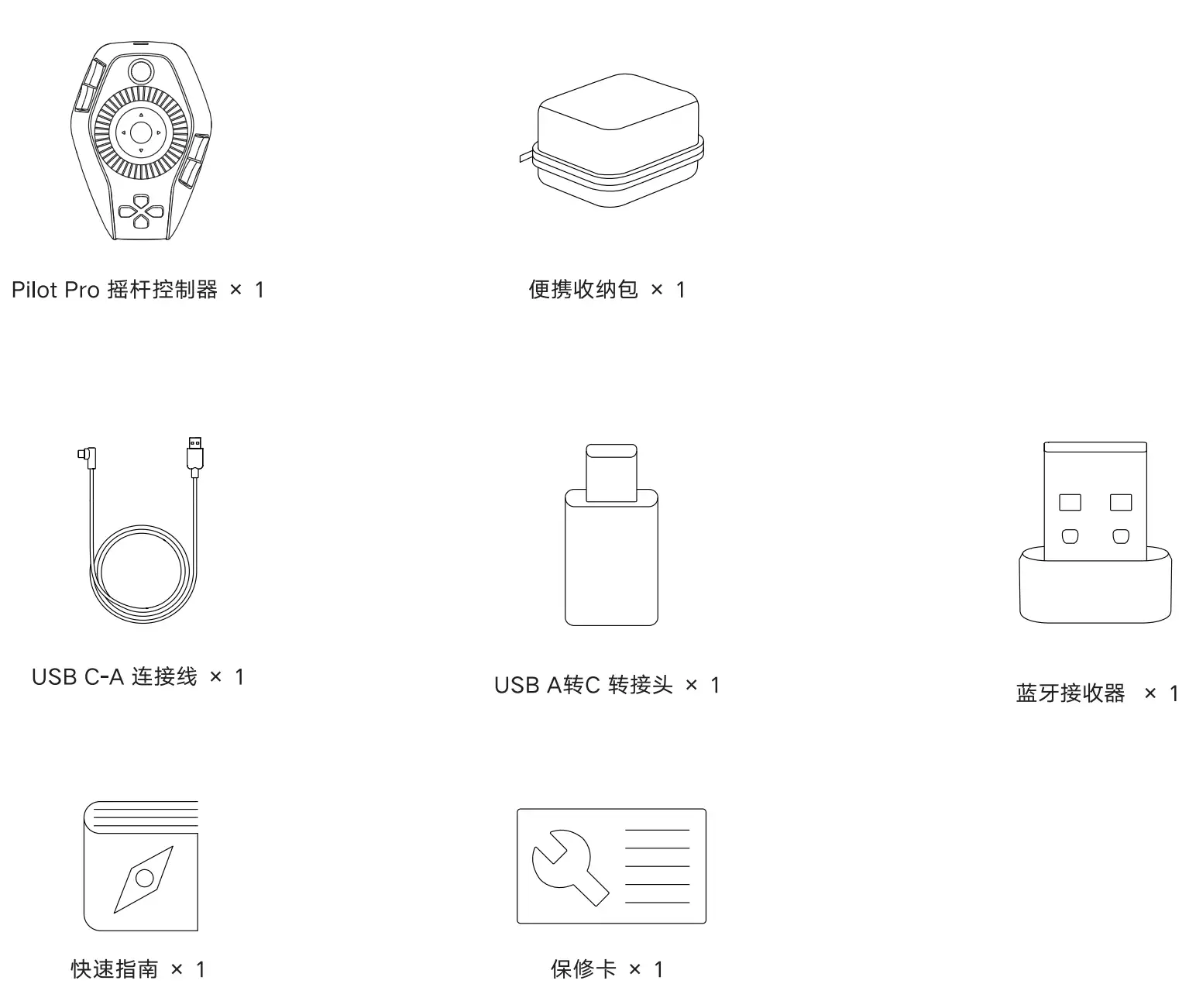

包装清单

*图片和清单仅供参考，请以收到的实物为准。

连接方式

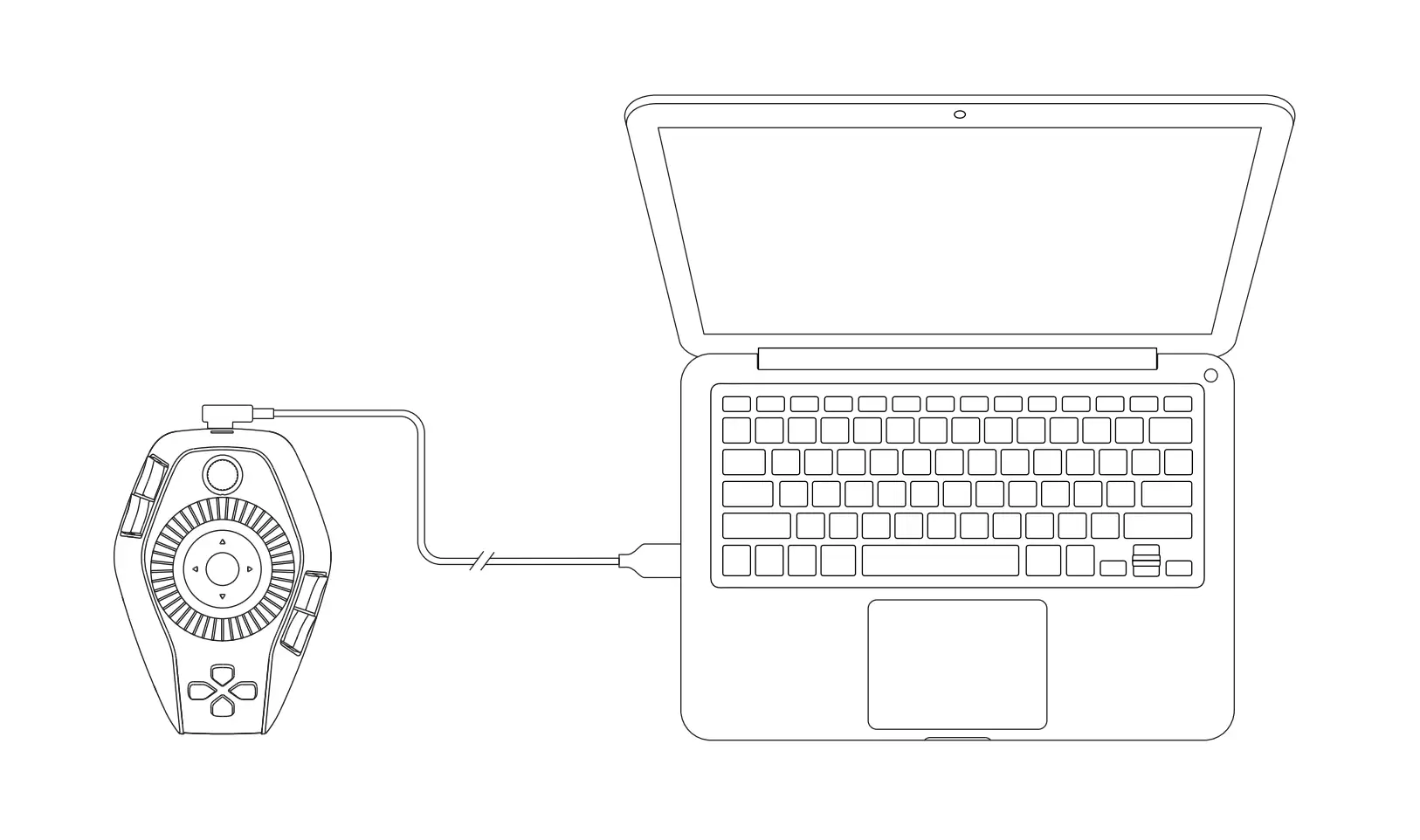

有线连接

使用连接线将控制器连接至电脑。

无线连接

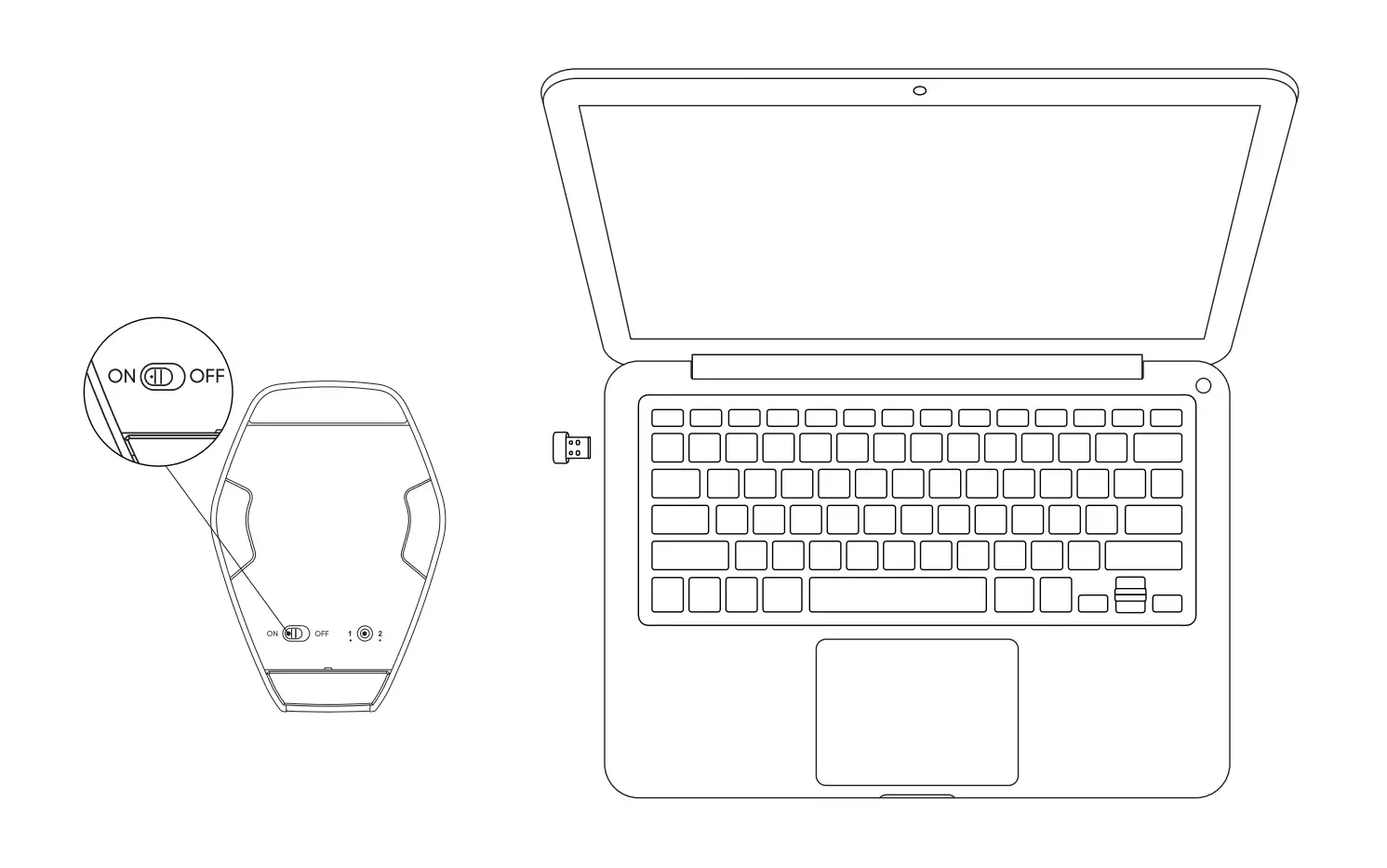

A. 蓝牙接收器连接

1. 将蓝牙接收器（Dongle）插入电脑；

2. 拨动控制器底部的蓝牙开关至“ON”;

3. 白灯常亮 10 秒后熄灭，表示连接成功。

*若蓝牙接收器需与设备重新配对，请从 XPPen 官网（https://www.xp-pen.com.cn）根据产品型号下载无线配对工具，根据提示进行配对连接。

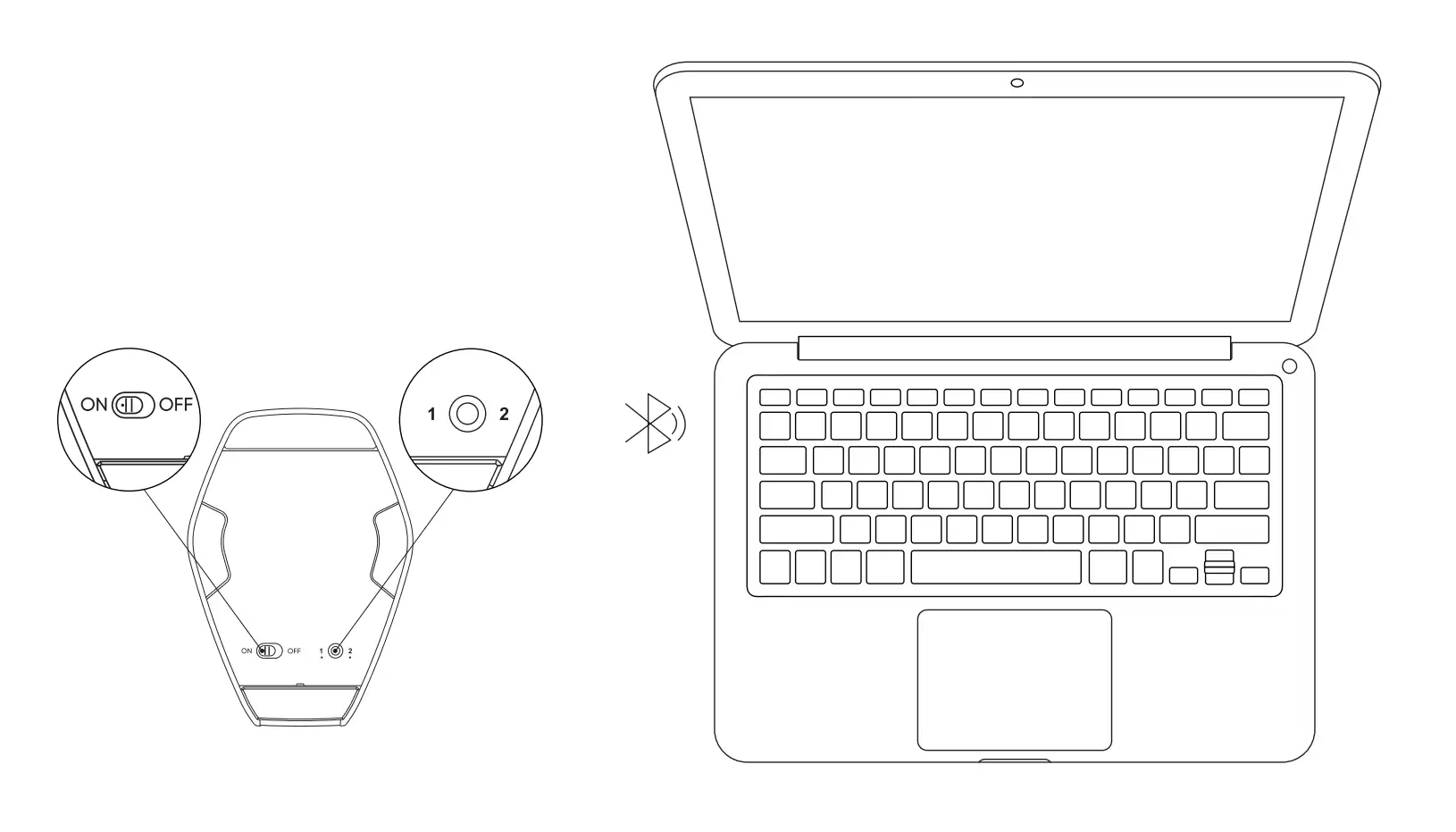

B. 蓝牙无线直连

1. 拨动控制器底部的蓝牙开关至“ON”,白灯慢闪；

2. 长按蓝牙按键 3 秒，白灯快闪进入配对模式；

3. 在电脑的蓝牙设置中，添加蓝牙设备，搜索到设备名称“Pilot Pro”并选择配对；

4. 如果要再增加连接一台电脑，短按蓝牙按键一次，切换到另一个蓝牙通讯信道，重复上述步骤。

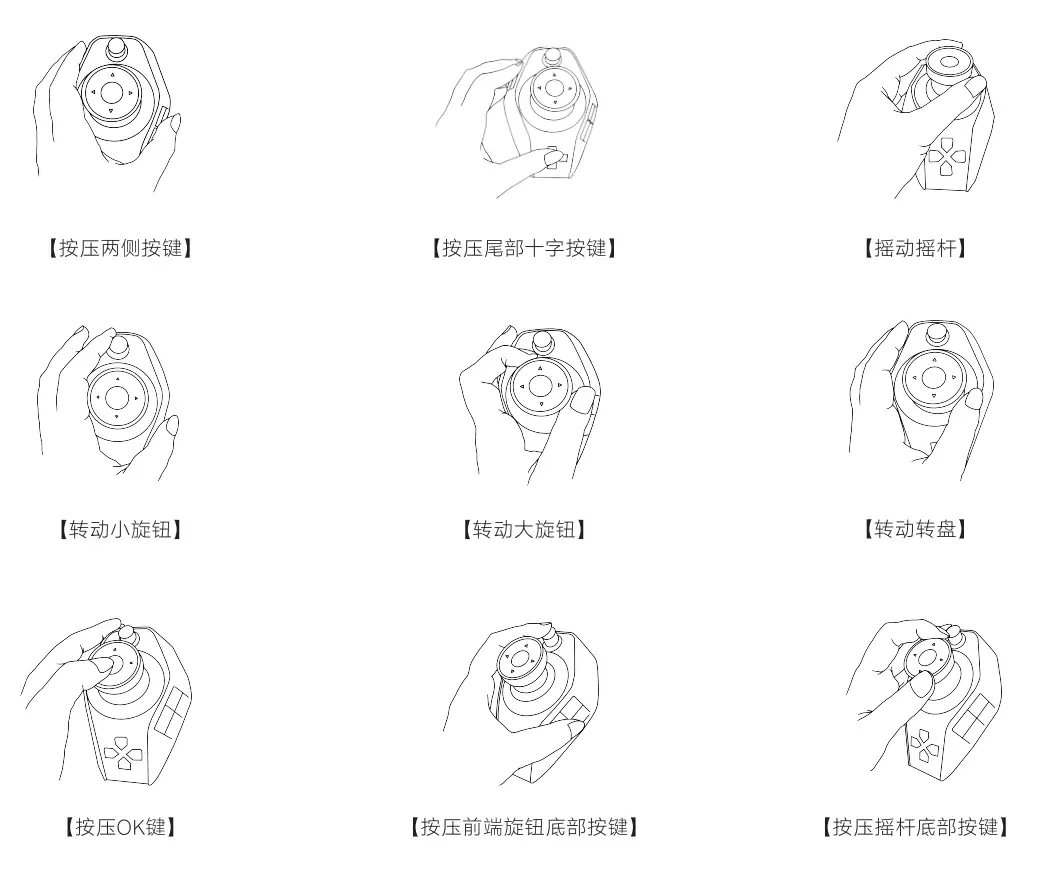

使用姿势

本控制器为左手使用设备，请连接后放置位于您的左手侧。

兼容性

兼容系统

Mac：macOS 11.0 及以上。

Windows：Windows 10 及以上（仅限 64 位系统）。

适配软件

推荐使用：Adobe® Premiere Pro®、Adobe® Lightroom®、Adobe® Photoshop®、剪映、DaVinci Resolve。

Adobe® 系列软件建议使用 2024 及以上版本。

*除以上软件外，也支持其他软件配置快捷键后进行使用。需说明的是，因软件版本、底层架构差异，非推荐软件的使用效果建议以实际使用场景为准。

*Adobe、Premiere Pro、Lightroom、Photoshop 均为 Adobe Inc. 在美国及 / 或其他国家 / 地区的注册商标或商标。本产品未经 Adobe Inc. 授权、认可或赞助。

驱动安装

设备必须要配合驱动程序使用才能正常工作，使用前请先安装驱动程序。

请从 XPPen 官网根据产品型号下载对应最新的驱动程序。

注意

安装前，请关闭所有的杀毒软件和图形软件。
选择适合您的驱动版本下载、安装。
安装前请先卸载其他品牌控制器驱动程序。
安装完成后请重启计算机。
为了使您的设备能够展现最佳性能，建议您使用最新版本驱动。

安装教程

Windows

解压后以管理员权限运行“.exe”文件，根据提示完成安装。

Mac

解压后运行安装包文件，根据提示完成安装。需要注意的是，打开文件时，系统可能会提示“Apple 无法检查 App 是否包含恶意软件”，且无法进行安装。出现此问题时，可按照如下步骤完成安装：

在 Mac 上，选取苹果菜单 >“系统设置”，然后点按边栏中的“隐私与安全性”。（你可能需要向下滚动。）
前往“安全性”，然后点按“打开”。
点按“仍要打开”。
此按钮在你尝试打开该 App 后一小时内可用。
输入你的登录密码，然后点按“好”。

驱动卸载

Windows

在开始菜单中打开[设置]→[应用]→[安装的应用],找到“PilotController”，单击后选择“卸载”, 按提示进行操作。

Mac

在[访达]→ [应用程序]找到“PilotController”，使用自带的卸载工具进行卸载，并按提示进行操作。

驱动程序介绍

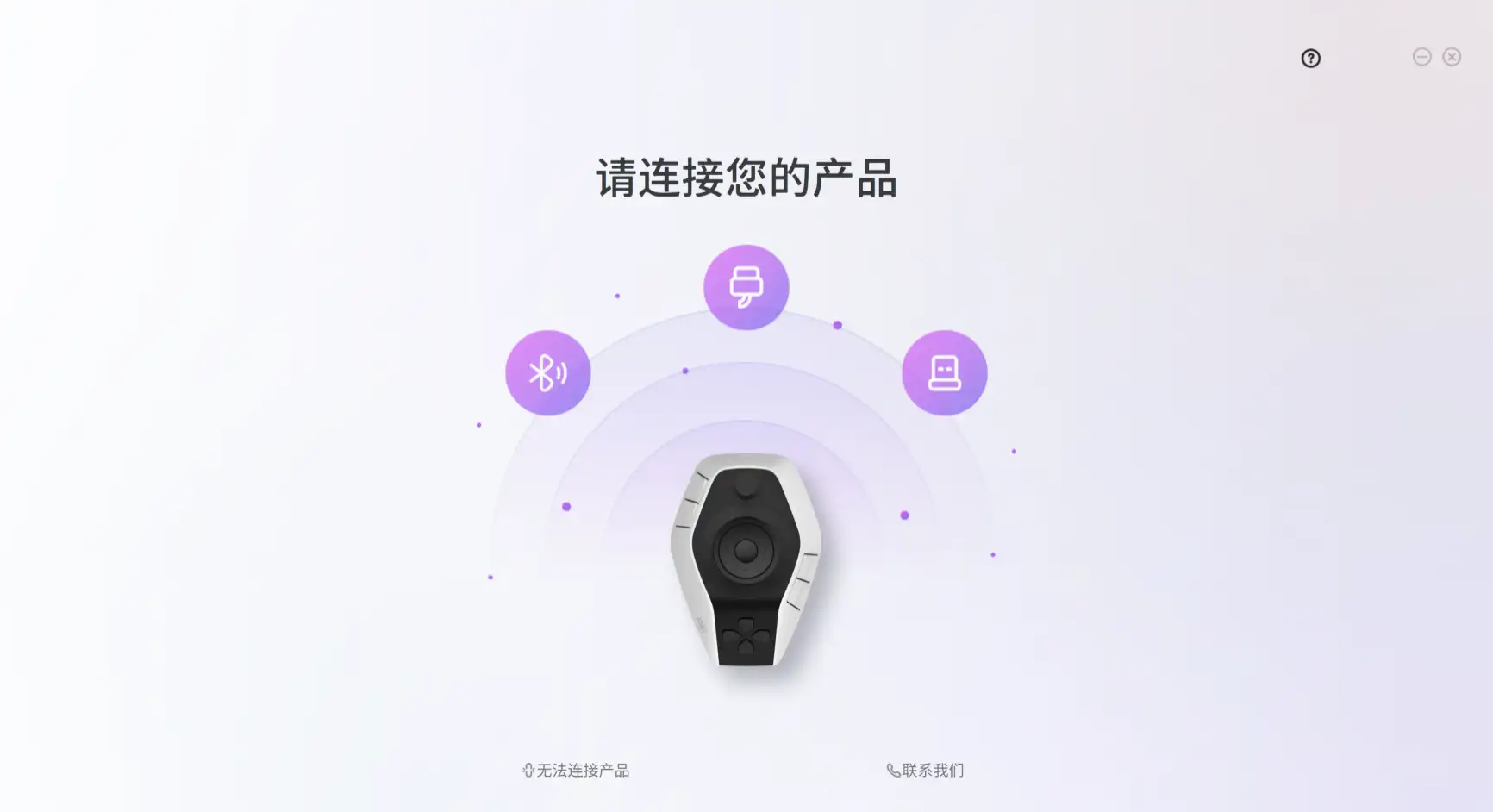

连接页

在完成驱动安装后，打开驱动，默认进入连接页。

通过有线、蓝牙、蓝牙接收器之间任一方式连接成功后，可进入“命令设置”页面，为键位设置命令。

如果产品出现连接或固件相关问题，可点击页面底部的按钮跳转至官网查看帮助文档等资料；或通过官网上的联系方式寻求官方人员的帮助。

另外，当设备和驱动断联时，驱动也会返回连接页。需要重新连接成功后才能使用驱动。

导览图

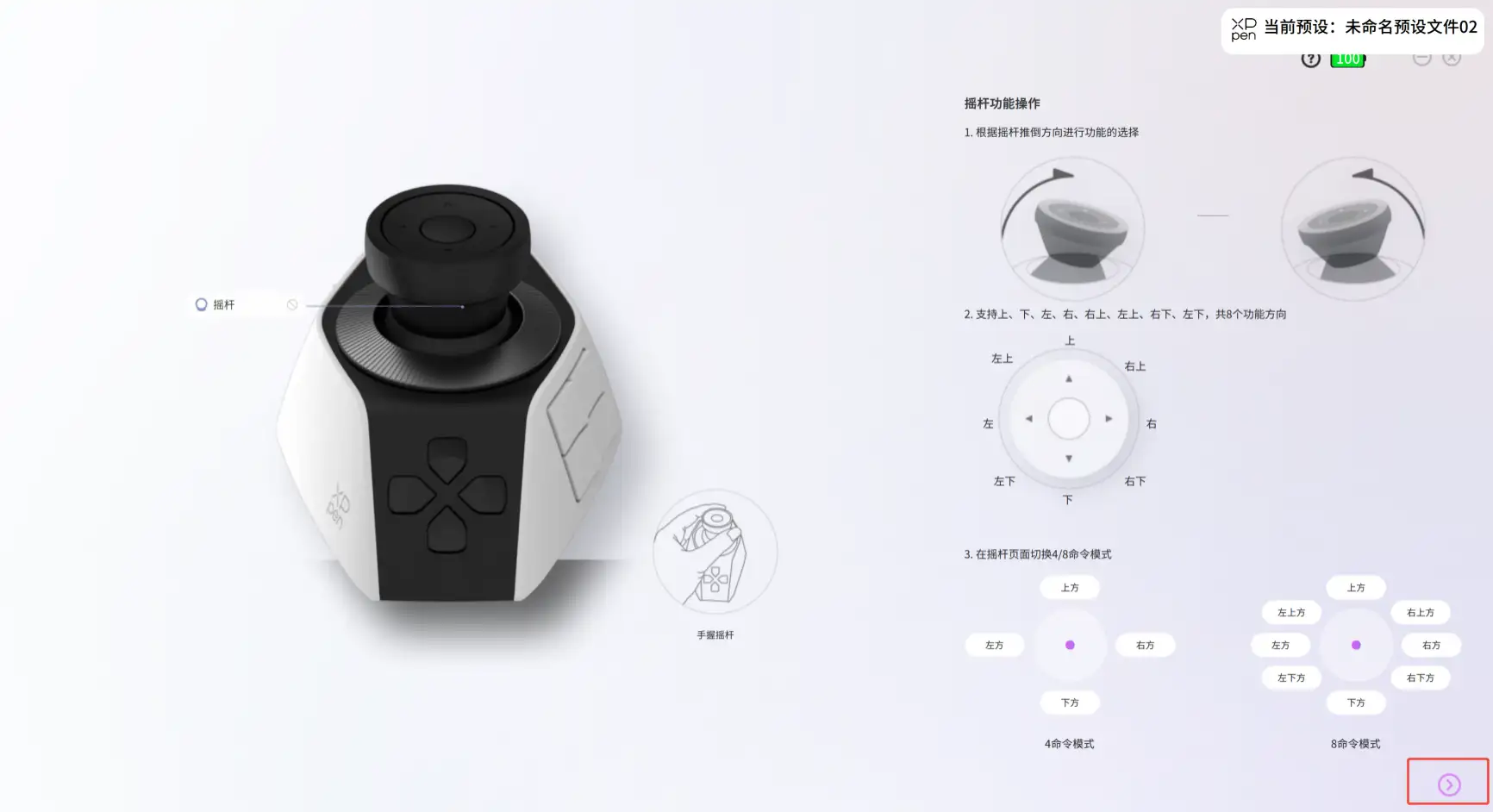

首次连接设备成功后，会从连接页进入导览图界面，导览图包含驱动的使用方式、键位介绍、操作引导，以及产品的部件介绍等内容。请根据提示阅读完导览图。

若您想再次查看导览图，可点击主页右上角帮助图标再次进入查看。

新手指引

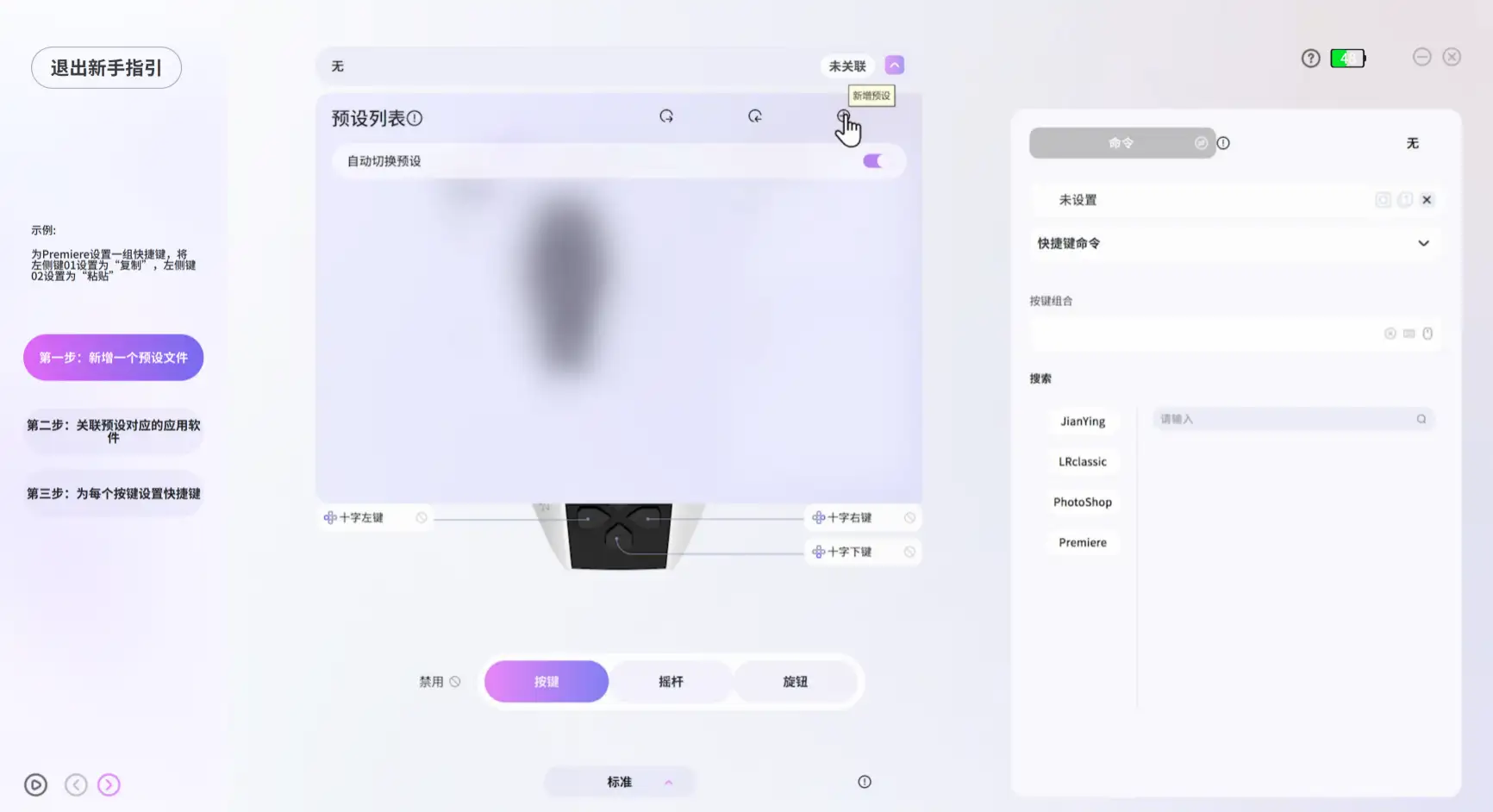

首次连接设备成功后，在您观看完导览图之后会进入新手指引。在指引动画中，我们会为您示范如何为 Pilot Pro 的按键配置快捷键命令。

首次观看完新手指引后，会进入主页；若您想再次观看新手指引，可点击驱动的此处再次进入查看。

后续打开驱动时，设备连接成功后会直接进入主页。

主页

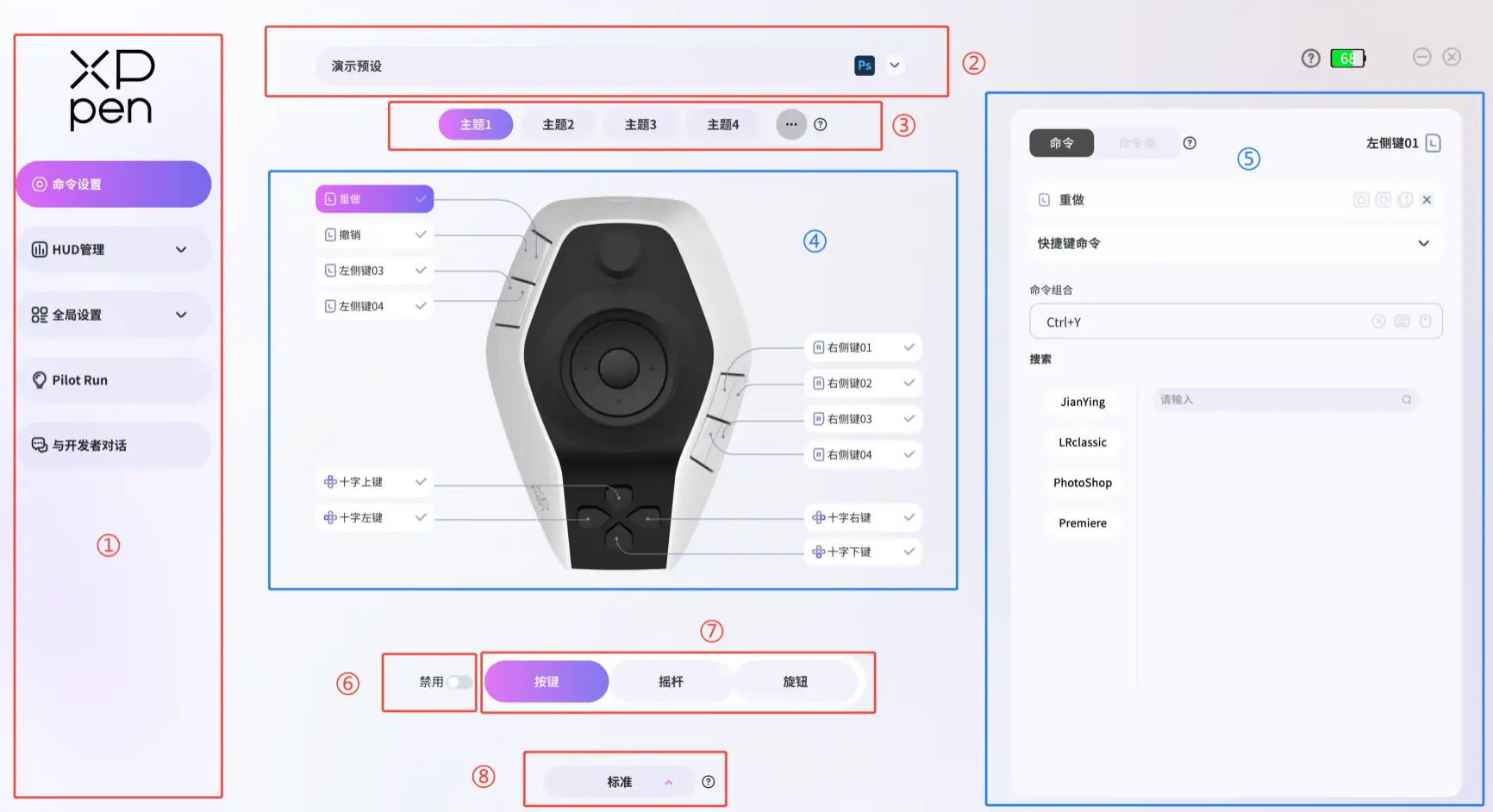

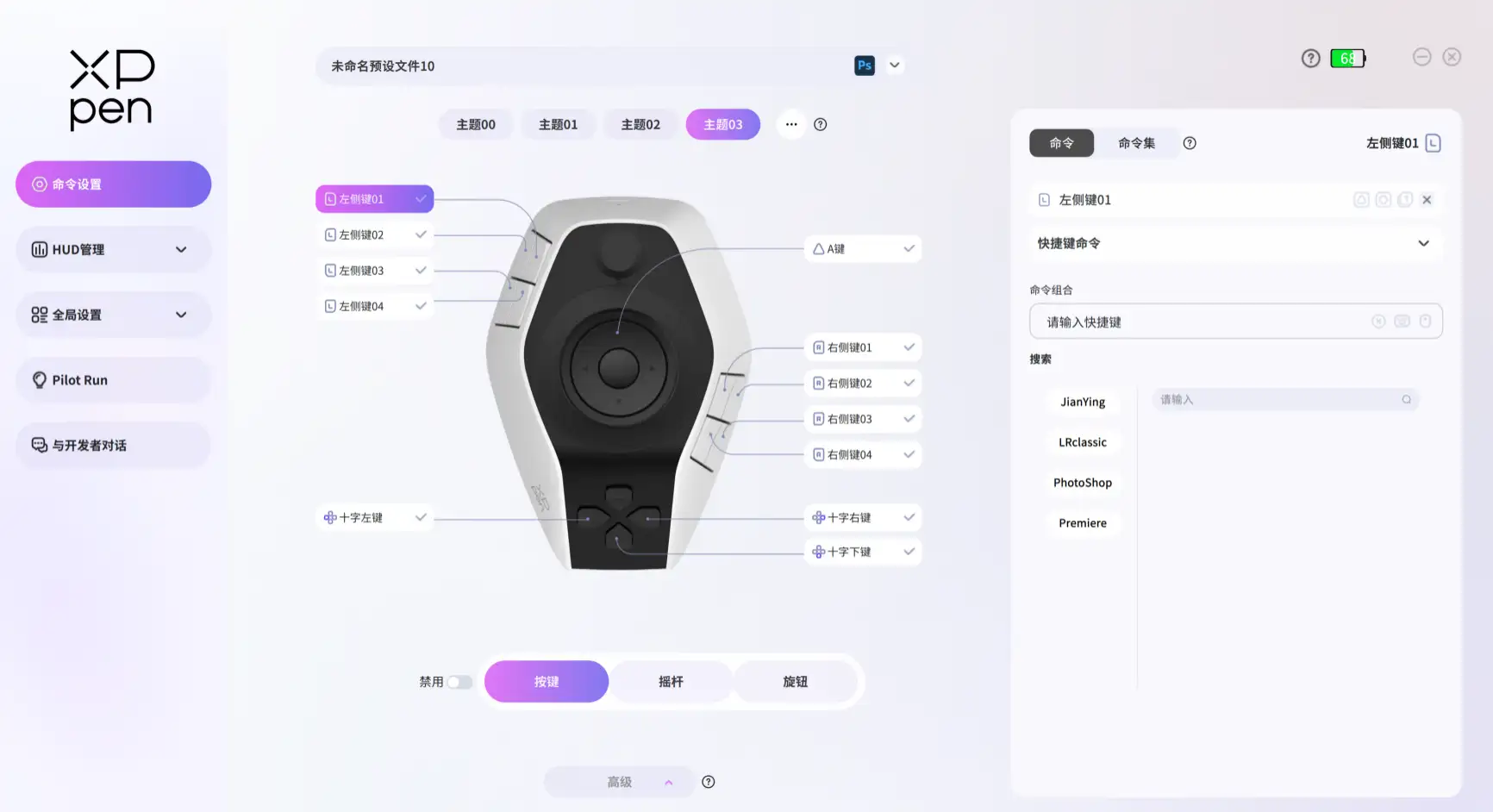

主页是驱动中的核心页面，可分为以下 8 个模块，如图所示：

① 导航栏：用于切换驱动中的不同功能页面，点击导航栏中对应的菜单即可跳转到对应页面。

② 预设管理：可在此创建、管理预设、关联预设匹配的软件。

③ 主题管理：可在此创建、管理主题、配置主题的主题切换键（后文简称：主题键）。

④ 可视化键位：显示设备上的键位名称及对应位置，可选中按键并为其配置命令。

⑤ 命令配置：在可视化键位上单击选中了键位后，可在右侧的命令面板上为该键位配置命令、命令集；配置完毕后，触发该键位时就会执行已配置的命令。

⑥ 禁用/启用：键位可分为启用禁用两种状态，当键位被禁用时，触发的命令不会生效。

⑦ 键位分类：设备的键位可分为三类：按键、摇杆、旋钮。单击不同分类可切换不同的键位进行命令配置。

⑧ 高级/标准模式：驱动一共有 2 种模式，高级模式可使用驱动的所有功能，且 1 个预设最多可创建 7 个主题；标准模式下无法使用命令集、主题管理功能，且最多只能有 4 个主题。点击并选择对应的模式可进行切换。

预设

一个预设对应一款软件，一个预设下面可以有多个主题；

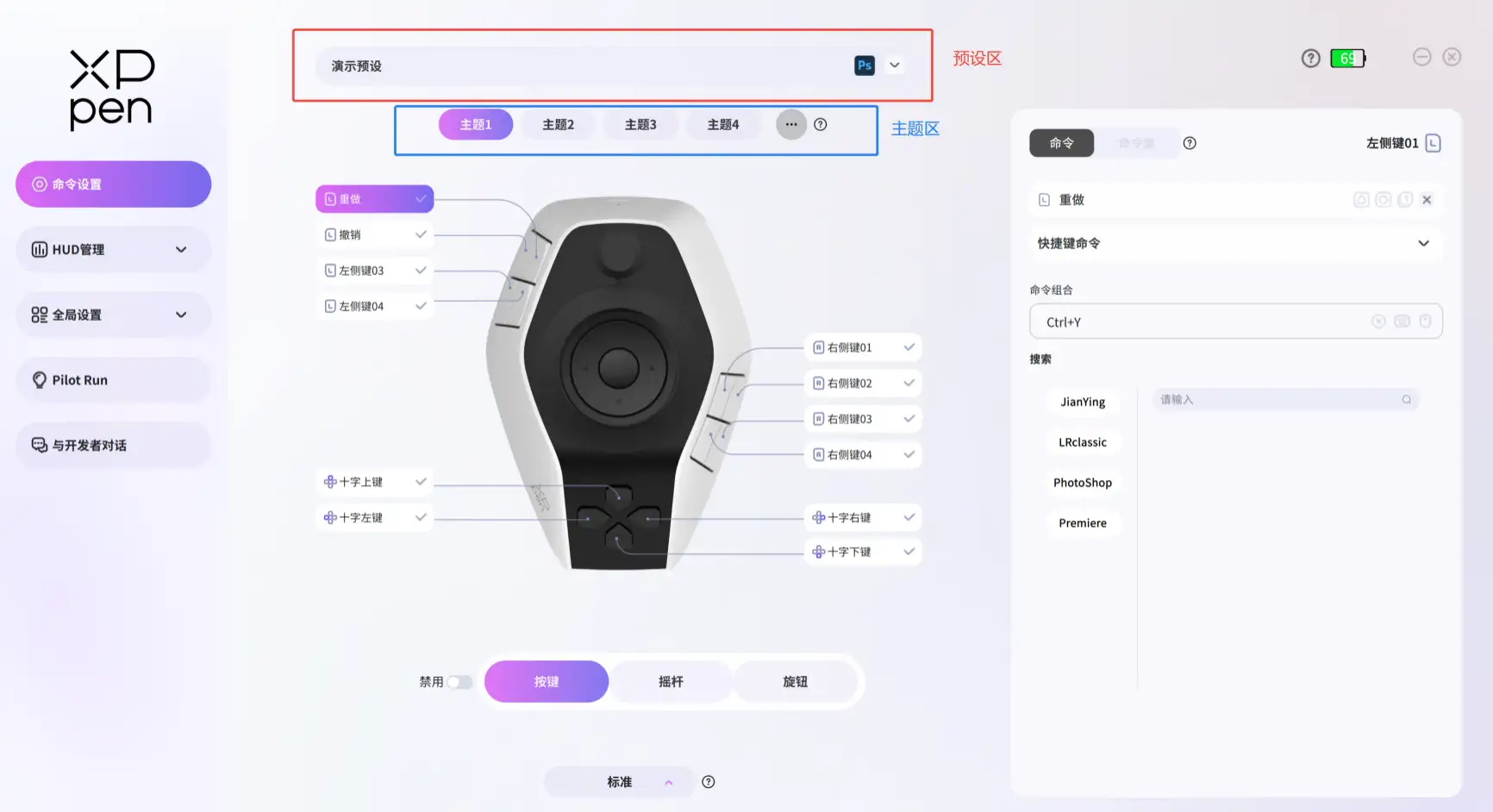

在预设区可以在预设列表创建、导入、导出预设；预设区下面是主题区，如图所示。

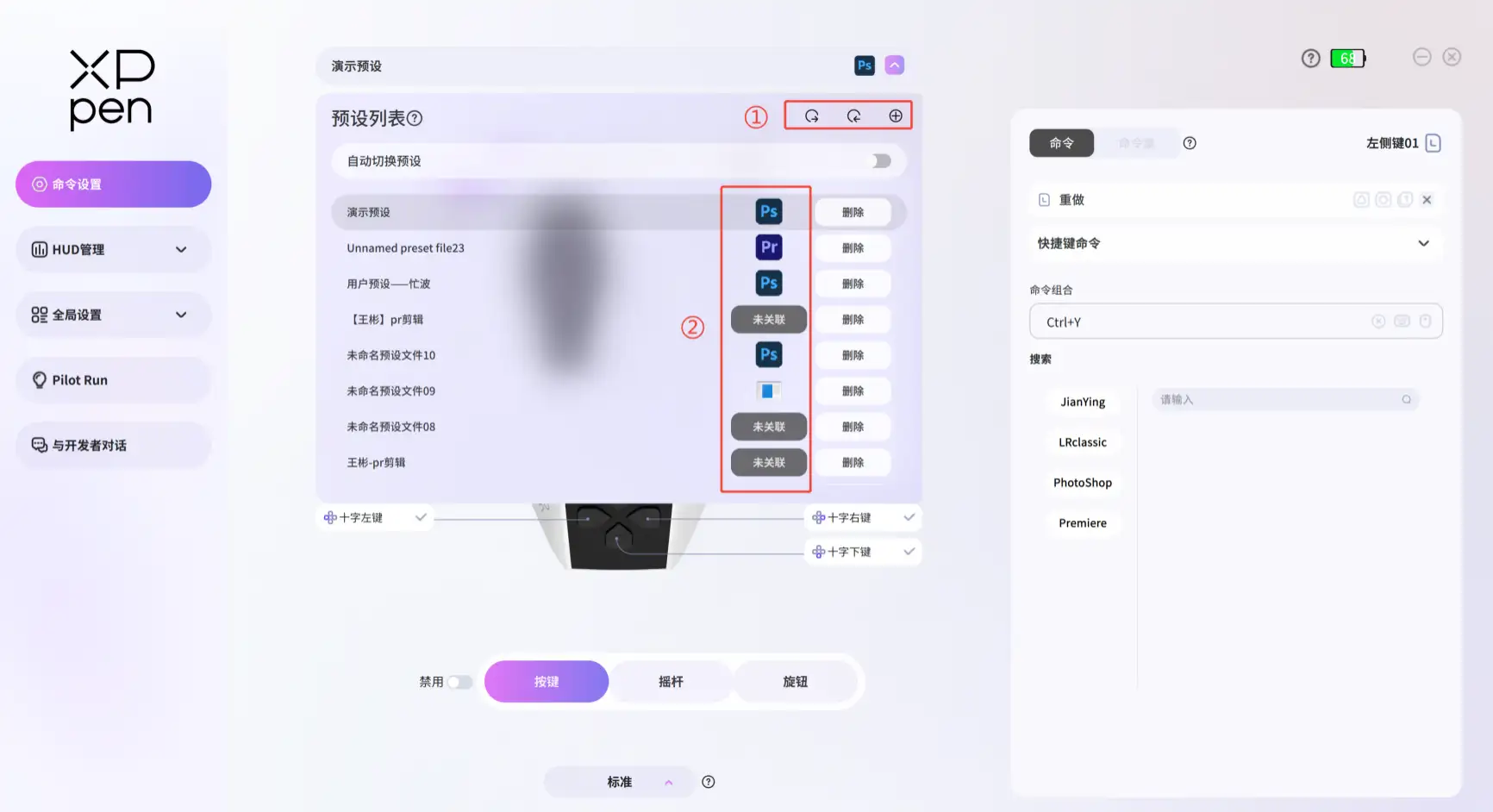

单击预设区可展开预设列表，如下图所示；在预设列表中的 ① 区域，可导入、导出、新建预设。

编辑预设名称：双击可编辑预设名称。

新建预设：点击后，可在列表中新建一个预设。

导出预设：点击导出按钮，可选择一个或多个预设导出至指定位置，预设文件格式为.json。

导入预设：驱动共有两种导入预设的方式，如下图所示；一是从“本地预设”中选择预设文件后导入（预设文件必须为“.json”文件，但请不要导入非 PilotController 预设之外的“.json”文件）；二是从“选择预设类型”下选择默认的官方预设进行导入。

自动切换预设：开关默认打开，此时从一个软件切换到另一个软件时，预设也会自动切换成该软件对应的预设；若开关关闭，无论切换到哪款软件，当前预设仍然保持不变。

当预设列表中有多个关联了同一软件的预设时，打开此软件，生效的是在排在最上面的此软件的预设；

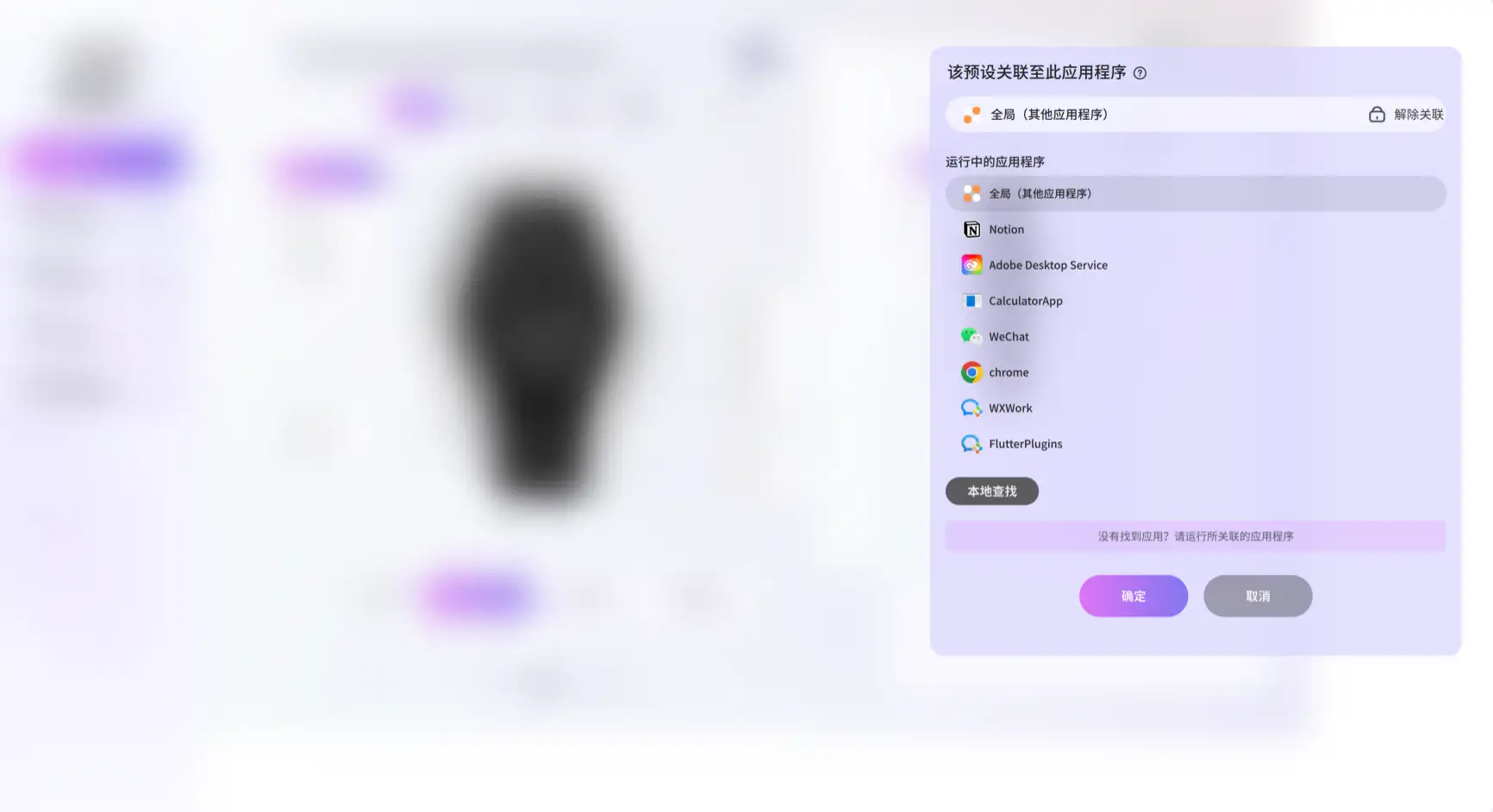

预设创建完成后，需要将它和您想配对使用的软件关联起来才能使用。在预设列表中的 ② 区域，点击预设的“未关联”按钮，在弹窗中选择一个应用程序，点击确定后，可以将该应用和预设关联起来，如图所示。

在“该预设关联至此应用程序”中，点击可解除关联/重新关联当前选中的软件；点击列表中的其他软件，可切换选中其他软件。

如果在关联列表中找不到您需要的应用程序，首先检查该软件是否处于正在运行的状态；如果没有，在运行该软件后，再重新进入关联应用程序页面，可看到该程序显示在列表。

若通过此方式仍然无法找到此软件，可以在“本地查找”中，添加该软件的exe程序到列表中，再进行关联。

全局预设：此预设的触发条件与普通的软件预设不同，当“自动切换预设”的开关打开时，若您当前的界面，不属于预设列表中预设关联过的软件界面之内，则当前预设会自动切换到全局预设。

主题

每个主题都可以配置一套快捷键，例如您可以创建一个针对“软件P”的预设，该预设下有 4 个主题，从而实现在“软件P”里面拥有4套快捷键的功能；

新建预设时，一个预设默认自带 4 个主题，4 个主题的主题键分别默认是摇杆上的 ABCD 键（默认是双击触摸来触发）。在高级模式下，一个预设最多可创建 7 个主题。

主题键即是切换主题时使用的按键。若您想管理主题、配置主题键，可以先在“命令设置”页面底部切换至高级模式，然后进入“主题管理”页面进行操作。

*需要注意的是，一个键位的设置目前只能在主题键和配置命令之间二选一。因此，被设为主题键的键位不会在“可视化键位”中展示。若您想为某个键位配置命令但当前键位已被设为主题键，您需要先在主题管理页面中取消该键位的主题键设置（取消的方法有两种：方法 1 删除该主题；方法 2：修改该主题关联的键位），再在主页为其配置命令。

点击可进入主题管理页面，如下图所示。

双击主题名称，可编辑名称。

点击删除按钮（如③所示），可删除主题。

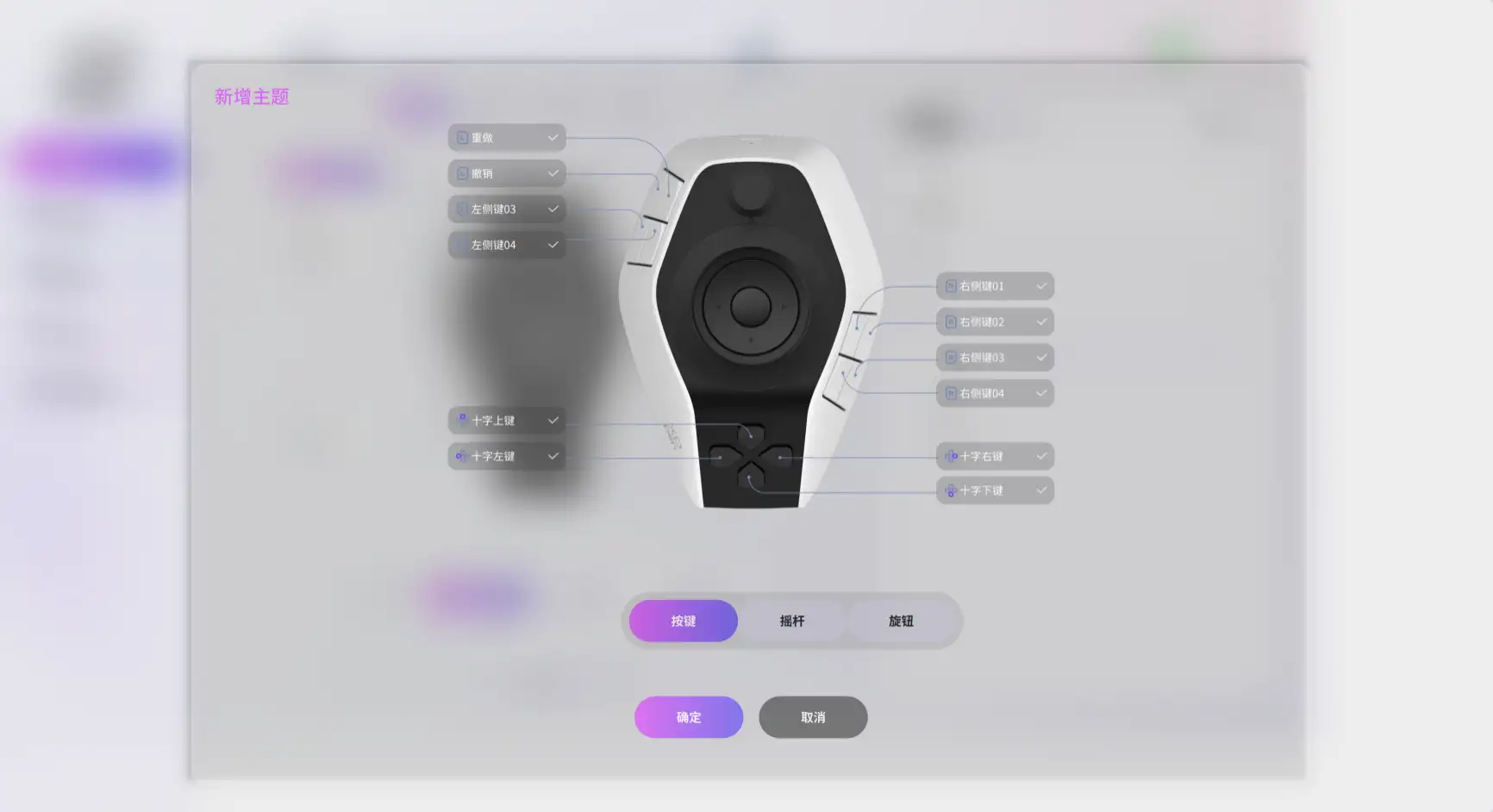

点击新建主题（如①所示），可新增主题，如下图所示；新建主题时，需先选择主题键，点击保存后才能新建成功。

双击主题的主题键，可设置该主题的主题键。

命令/命令集

命令编辑面板

在创建好您想使用的软件的预设后，还需要在预设中设置 Pilot Pro 上键位的命令才能使用。Pilot Pro 的按键、摇杆、旋钮均可以设置命令。

以下将用一个“为左侧键 01 设置快捷键”的例子来讲解如何配置快捷键。

1. 在设备上按下左侧键 01，或在“可视化键位”中用鼠标在驱动中选择该按键后，可以在右侧的命令面板中配置快捷键名称、详细命令，命令配置好后会立即生效。

2. 按键、摇杆分类下的键位，一个键位只能配置一条命令；旋钮分类下，旋钮键的正反方向可以各配置 1 条快捷键命令，但当它在配置宏命令/内置命令/快捷工具命令时，一个旋钮仍然只能配置一条命令。

3. 在右侧的命令配置面板中，支持编辑命令名称、命令类型、详细命令。您可自行设置命令名称，名称不支持输入特殊字符 ( / : * ? " < > |)。

4. 在命令名称尾部有数枚图标，根据当前选择的键位类型不同而有所不同。这些图标功能及含义如下：

a. 按键执行：按下按键时触发命令执行。

b. 抬键执行：按键抬起后触发命令执行。

c. 按键执行一次：按键按压至抬起期间，命令仅执行一次。

d. 按键持续执行：按键按压至抬起期间，命令循环执行。

e. 一键移植：将当前键位的命令配置复制至其他主题的相同键位。

f. 清除命令：清空当前命令面板的所有参数配置。

g. 摇杆设置：点击进入摇杆属性设置页面。

h. 震动强度：统一调节所有旋钮的震动反馈强度。

i. 旋转速度：独立调节各旋钮的旋转速度。

5. 键位共有4种命令类型可配置，快捷键命令、宏命令、内置命令、快捷工具命令。

快捷键命令

6. 快捷键命令指的是软件的快捷键组合，例如剪辑操作中常用的入点的快捷键是 I，出点的快捷键是 O。

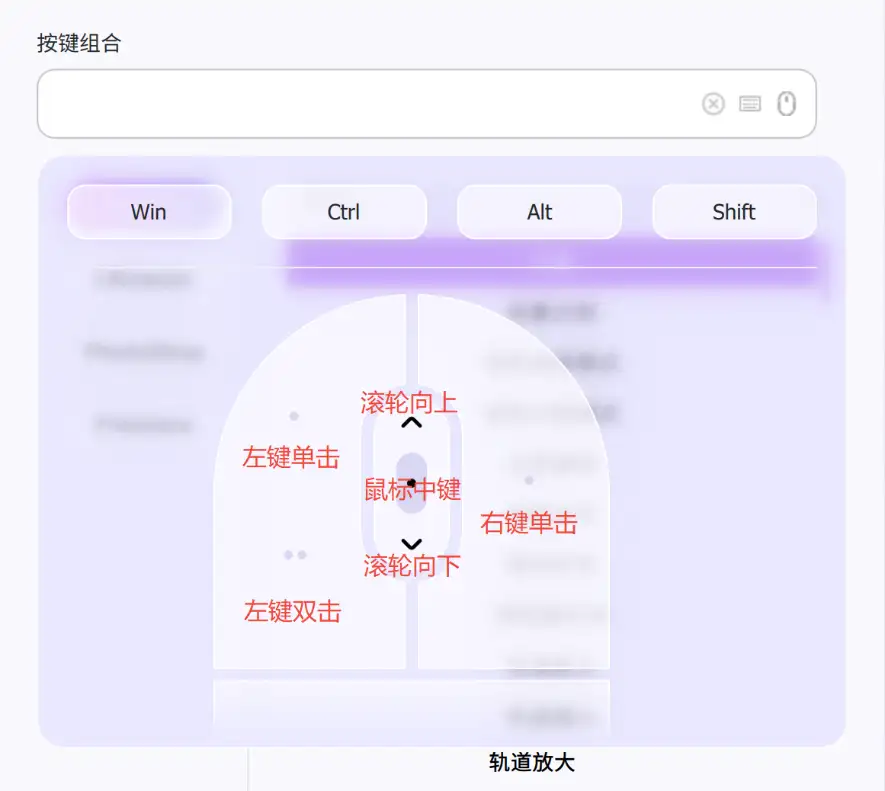

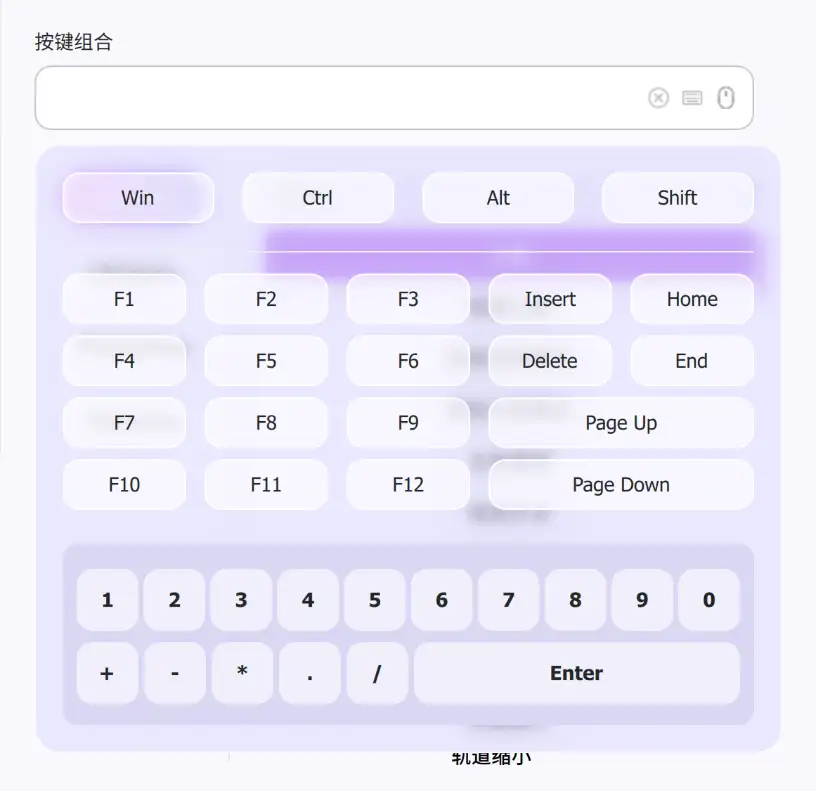

a. 快捷键的设置有两种方式，一是在“搜索”的库中搜索您想要的快捷键并单击选中；若库中没有您想设置的快捷键，您可通过第二种方法，即在按键组合中直接使用键盘输入快捷键组合，或点击，使用驱动提供的“软键盘”来设置（如下图所示）。

b. 在“软键盘”中，修饰键可多选（Win、Ctrl、Alt、Shift），非修饰键只能单选。

宏命令

7. 宏命令功能可以支持配置一系列指令，触发这条宏命令时，指令会按照顺序从上到下的依次执行。

a. 同一个预设下支持创建多条宏命令，且所有键位共用一个宏命令列表，但一个键位只能从列表中选择一条宏命令进行配置；

b. 点击可新增一条宏命令；

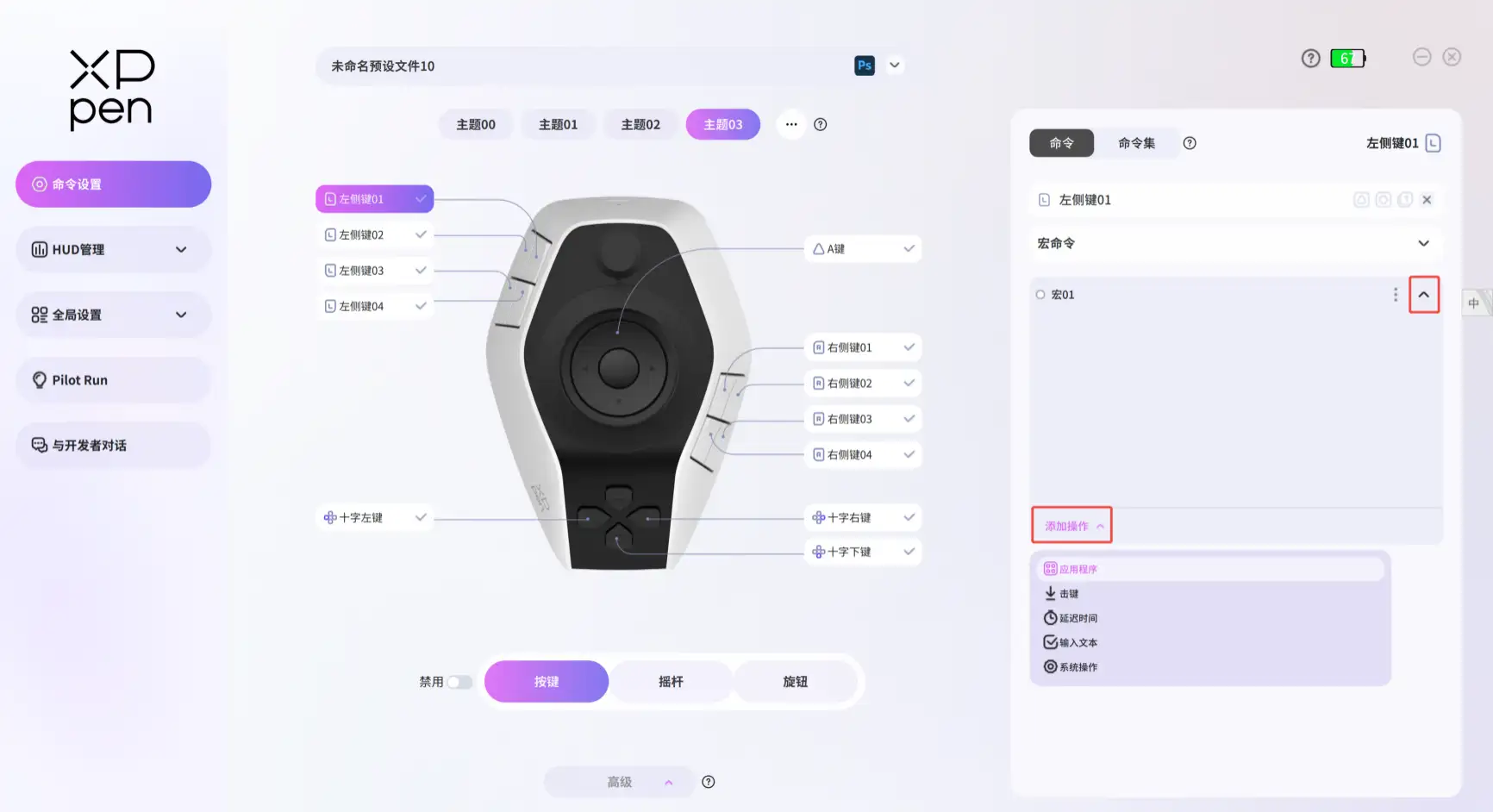

c. 点击按钮，可展开/收起命令详情；在命令详情中，点击“添加操作”可添加子命令；添加后，点击子命令尾部的“×”图标可删除子命令，双击子命令可编辑子命令；

d. 应用程序：可以配置 1 条针对某个应用程序的命令，例如打开应用程序、最大化、最小化应用程序；

e. 延迟时间：控制两条命令执行的间隔时长。例如在相邻的两条子命令 A、B 之间，添加一条此类命令，并将时间设为 1000ms，那么在 A 命令执行完毕后，等待 1000ms 后才会执行 B 命令；

f. 输入文本：此命令执行时，会输入一段文本；

g. 系统操作：此类命令主要是一些与操作系统、通用快捷键有关的指令，例如复制、粘贴、音量增加/减少等。

内置命令

8. 内置命令是我们将软件内部的一些无法单纯依靠快捷键来执行的操作封装成的命令，将其配置到键位上后可实现快捷操作；例如将色温命令配置于旋钮上，左右旋转旋钮即可实现色温冷暖的调整。

快捷工具命令

9. 最后一种是快捷工具命令，主要是操作系统相关的一些命令，例如截图、调出计算器等。

命令集编辑面板

如果您认为 1 个按键只配置 1 条命令太少，您可以为这个按键配置一个命令集。命令集即是单条命令的合集，最大可容纳 8 条命令；

1. 若要设置命令集，您需要先切换到高级模式，然后点击此处切换到命令集。点击可在命令集中新增命令，最多可创建 8 条。

2. 单击创建的某一条命令，可选中命令，您可在下方为此条命令配置快捷键命令、宏命令、内置命令、快捷工具命令中的任意一种，操作流程与前文【命令】中一致。

a. 双击命令可重命名名称。

3. 点击，可删除命令。

4. 命令集菜单格式：可设置命令集窗口的样式，包含显示位置、字体大小、不透明度等。

a. 跟随鼠标光标显示控制的是命令集的被调出时应位于鼠标光标的上下左右哪个位置，可在以下 4 中位置中选择一种；在此模式下，命令集窗口总是跟随鼠标光标出现；

b. 打开固定位置的开关，则命令集将一直固定在屏幕上的某个位置无法移动；

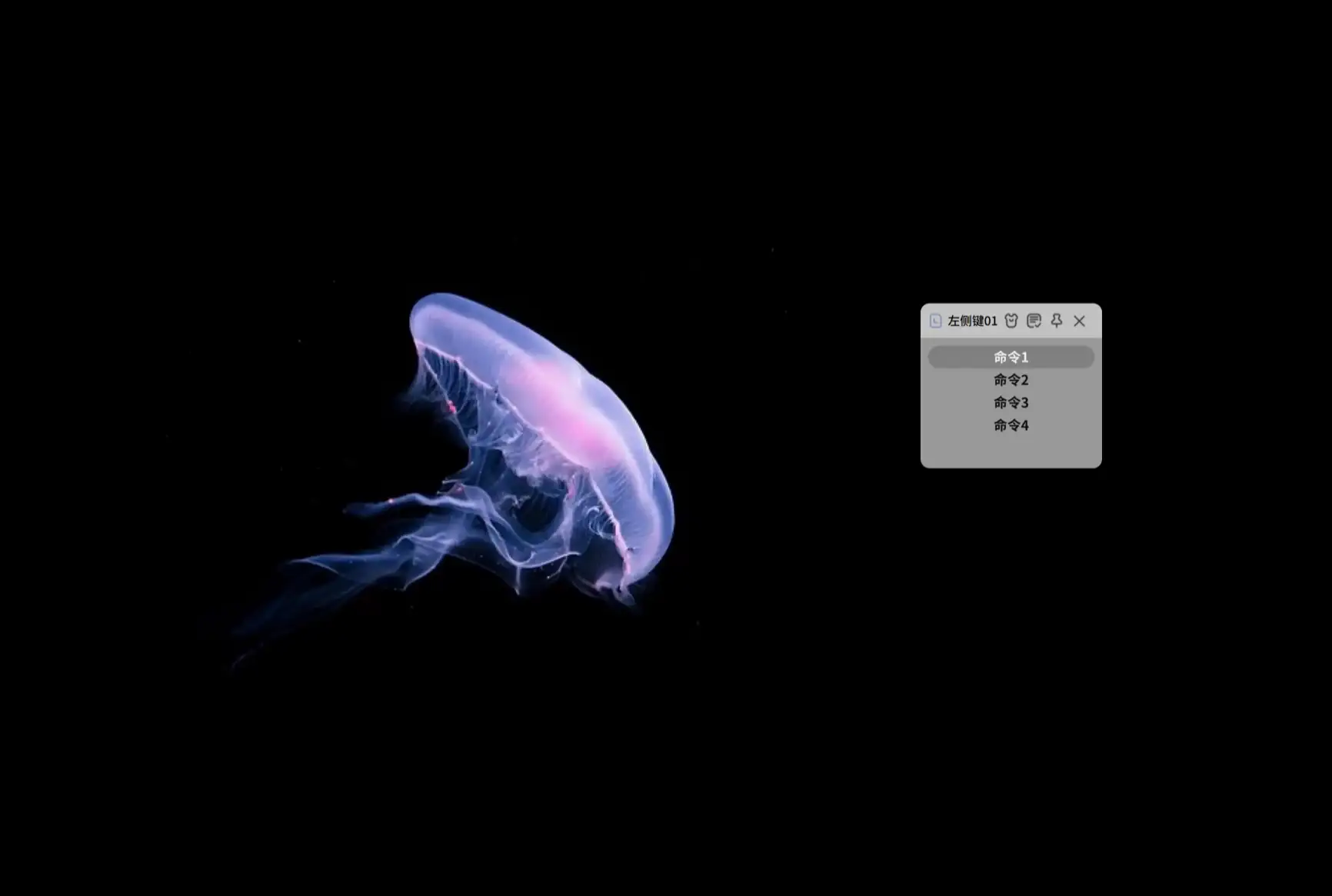

5. 完成命令集配置后，在桌面上调出命令集，如图所示。

6. 点击按钮，可设置命令集皮肤和不透明度；可设置命令集位置是“跟随鼠标光标”还是“固定位置”。

7. 调出后如何操作命令集：

a. 选择命令：上下拨动摇杆，或上下移动鼠标。

b. 执行命令：

i. 非旋钮类命令（例如复制、粘贴等），只能在选中后单击 OK 键或鼠标单击执行，此类命令使用旋钮旋转无效；

ii. 旋钮类命令：例如“画笔：流量”，只能用旋钮调节生效，用鼠标单击/OK 键单击无效。

c. 关闭命令集的方法：

i. 在“固定位置”状态下，单击前端小旋钮底键，或用鼠标单击关闭图标“×”来关闭命令集窗口；

ii. 在“跟随鼠标光标”状态下，执行任意一条命令后，命令集窗口自动关闭。

禁用/启用键位

设备的键位支持设置禁用、启用状态，当您暂时不想让某个键的命令生效时，可以将其设为禁用状态。主题键被禁用时，也无法通过主题键来切换主题。

点击可以一键禁用/启用同一预设下所有主题的所有键位。

点击键位右边的禁用图标可以针对单个键位进行禁用/启用。该效果同样也在同一预设下的所有主题生效。

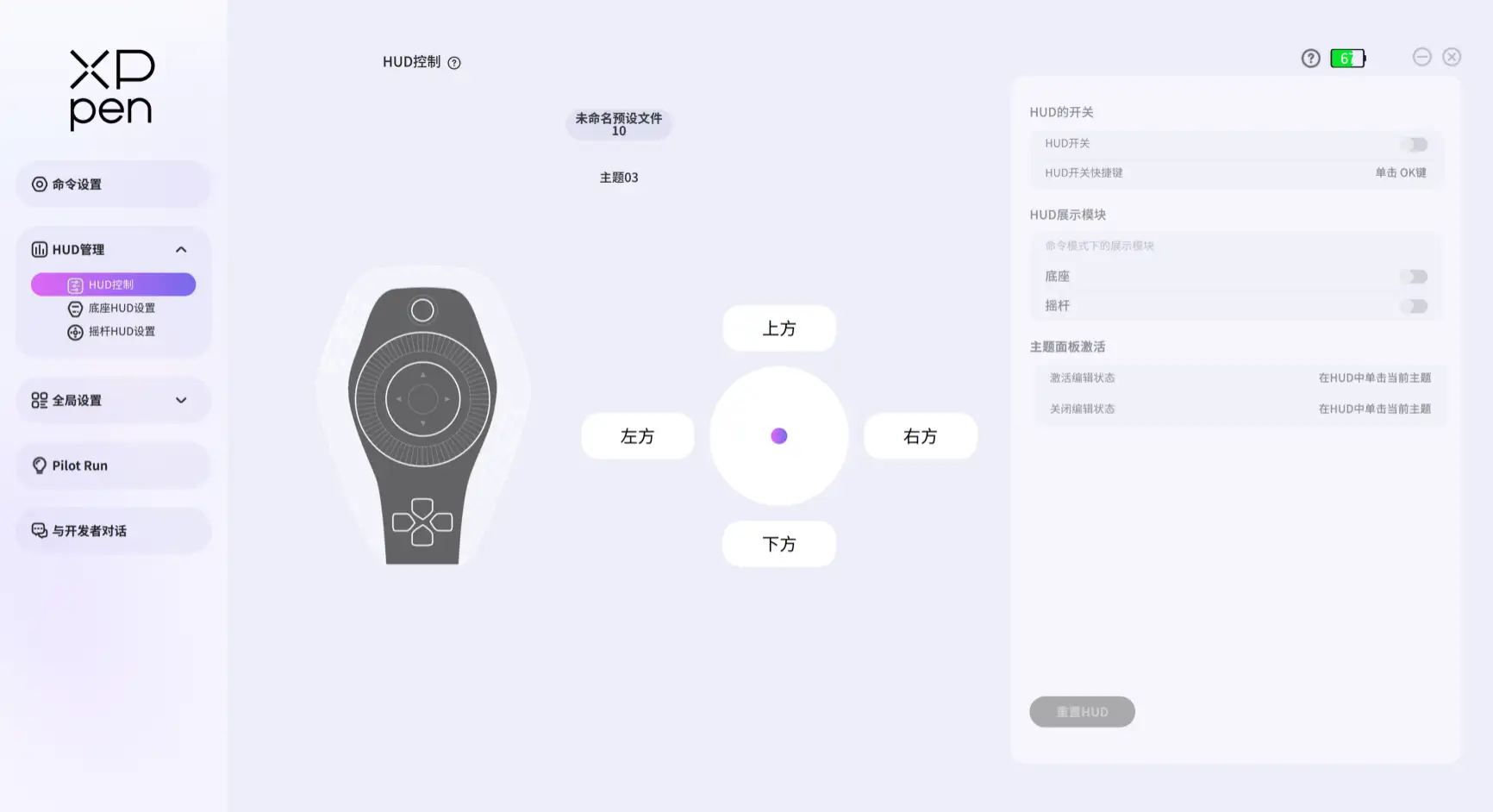

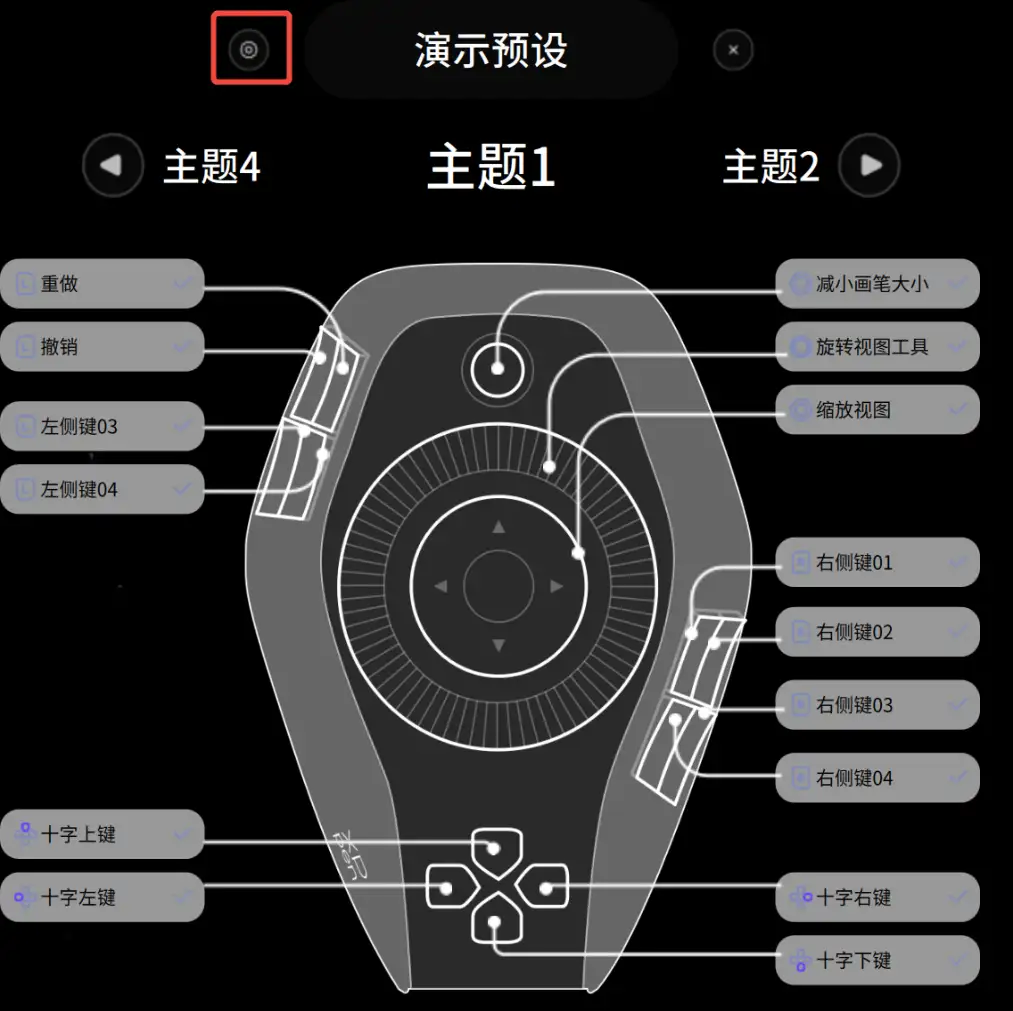

HUD 管理

设置了一堆快捷键但是记不住？打开 HUD 可查看每个摇杆、按键、旋钮都配置了哪些快捷键。

在驱动的“HUD控制”中，可同时控制底座、摇杆的 HUD 开/关。

在“底座HUD设置”、“摇杆HUD设置”中，可分别对两个 HUD 的外观、大小、透明度进行单独设置。

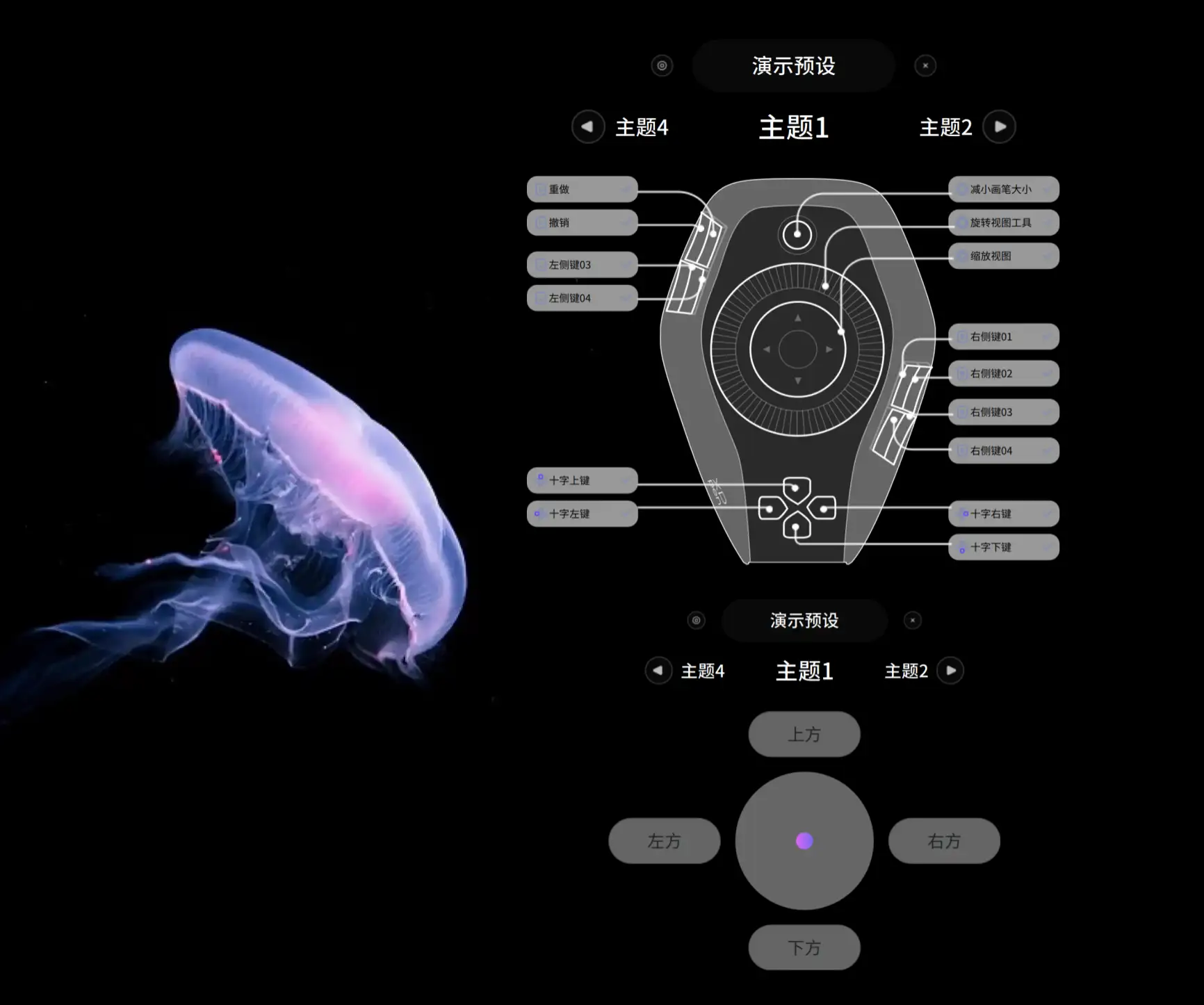

打开/关闭 HUD 的方式：在驱动或当前预设关联的软件中，单击 OK 键打开/关闭 HUD；或在驱动中的“HUD管理”中手动打开/关闭 HUD。

调整HUD参数的方式：在驱动中手动调整，或在 HUD浮窗的左上角进行调整。

在HUD中切换主题：点击左/右任意一侧的主题名称，这个主题会旋转切换到正中间并生效。

Pilot Run

Pilot Run 这个模块不同于驱动核心的键位-命令配置功能，主要放置一些探索性的功能供您体验，目前有 DaVinci Resolve 精调功能（目前仅支持 DaVinci Resolve 20.2 版本，其他版本部分功能兼容）。

当驱动运行，且 DaVinci Resolve 精调功能开关打开时，在 DaVinci Resolve-调色模块中，可以使用 Pilot Pro 设备对色轮、滑条、数值之类的组件进行精准调参。

如何判断调色模块的组件是否支持使用 Pilot Pro 精调？当鼠标悬浮在组件上，组件周围显示框选效果即表示支持，如下图所示。

用以下几个组件举例说明如何使用精调功能：

1. 数值：使用小旋钮左右旋转调节数值大小。

2. 横向滑条：使用小旋钮左右旋转调节，向左旋转小旋钮，控制滑条向左移动；反之，向右移动。

3. 竖向滑条：使用小旋钮左右旋转调节，向左旋转小旋钮，控制滑条向下移动；反之，向上移动。

4. 色轮：长按 OK 键+移动摇杆，可控制色轮点跟随摇杆移动的方向进行移动，松开 OK 键，色轮点停止移动。

5. 恢复默认：按下小旋钮底座按键，可将以上组件恢复至默认状态。

全局设置

1. 语言：可将驱动语言切换为其他国家的语言。

2. 开机时自动启动：可设置驱动是否需要在开机时自动启动；摇杆偏移时，也可使用“摇杆方向校准”功能，严格按照每一步的操作提示进行摇杆校准，使摇杆恢复正常。若您不小心在校准过程中执行了错误的操作，请退出校准并点击“恢复初始设置”——确定，再重新进行校准即可。

3. 预设切换时提醒：可设置切换预设时是否显示提示，以及提示的显示时长。

4. 电池监控：可设置驱动右上角电量的显示样式。

5. 皮肤自定义：可以选择驱动皮肤，共有深浅两种皮肤选择。

6. 产品信息：可查看产品型号、驱动版本、固件版本信息。

7. 存储信息：可设置录制的 GIF 的保存位置。双击文本框可选择指定的保存文件夹；

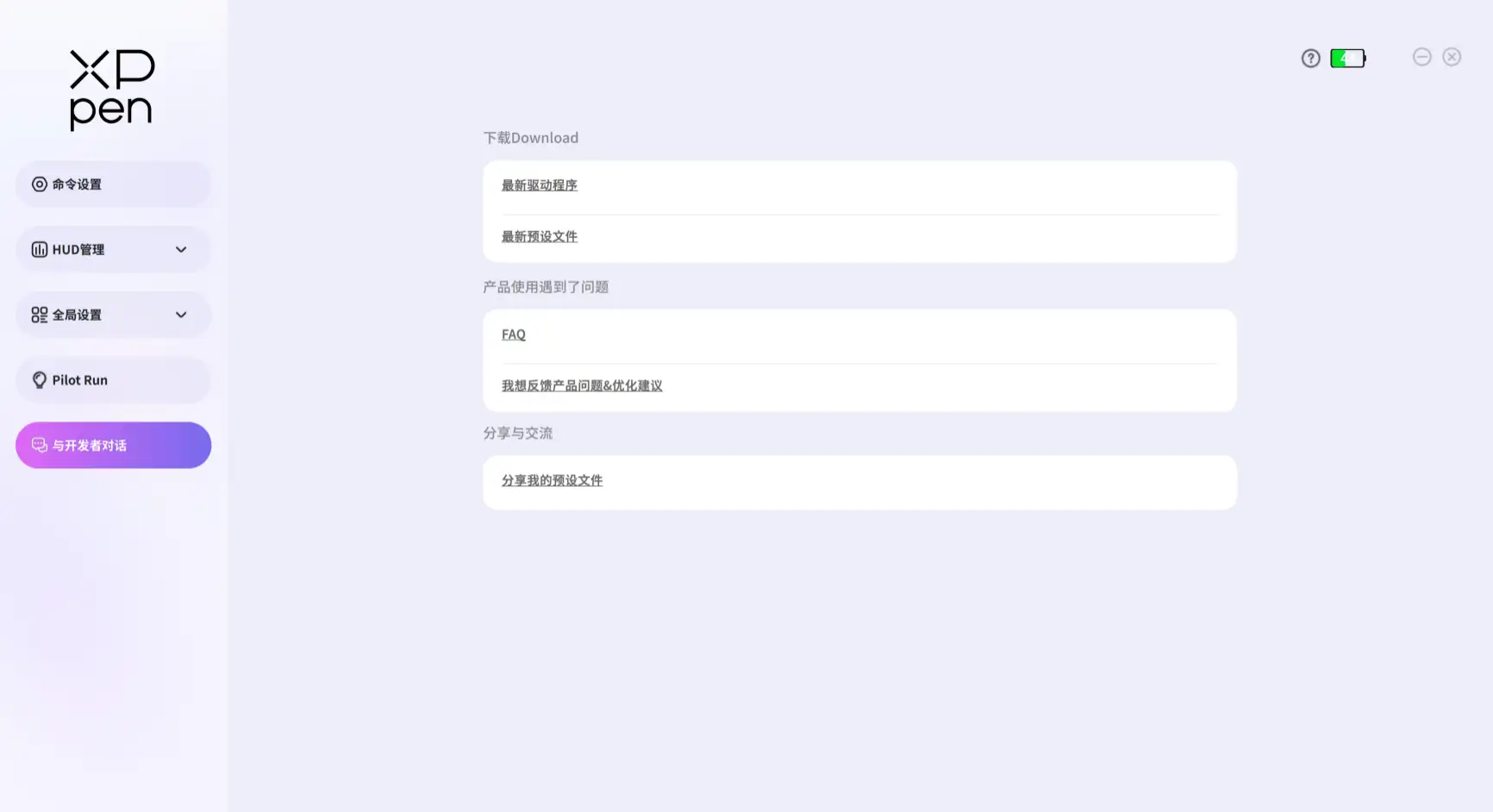

与开发者对话

若您需要下载最新的驱动程序或预设，可直接点击最新驱动程序/预设文件，在官网的对应页面下载驱动/预设。

若您在使用产品时遇到问题，可点击“FAQ”到官网查看详细内容，或点击“我想反馈产品使用问题&优化建议”反馈您的宝贵意见。

若您想要分享您制作的预设给其他用户，您可以点击“分享我的预设文件”，在官网上传分享您的预设文件。

联系我们

若有任何问题，请利用以下方式联系我们:

网址: www.xp-pen.com.cn

邮箱: supportcn@xp-pen.com

电话：400-609-2889 转2

0755-33929912
